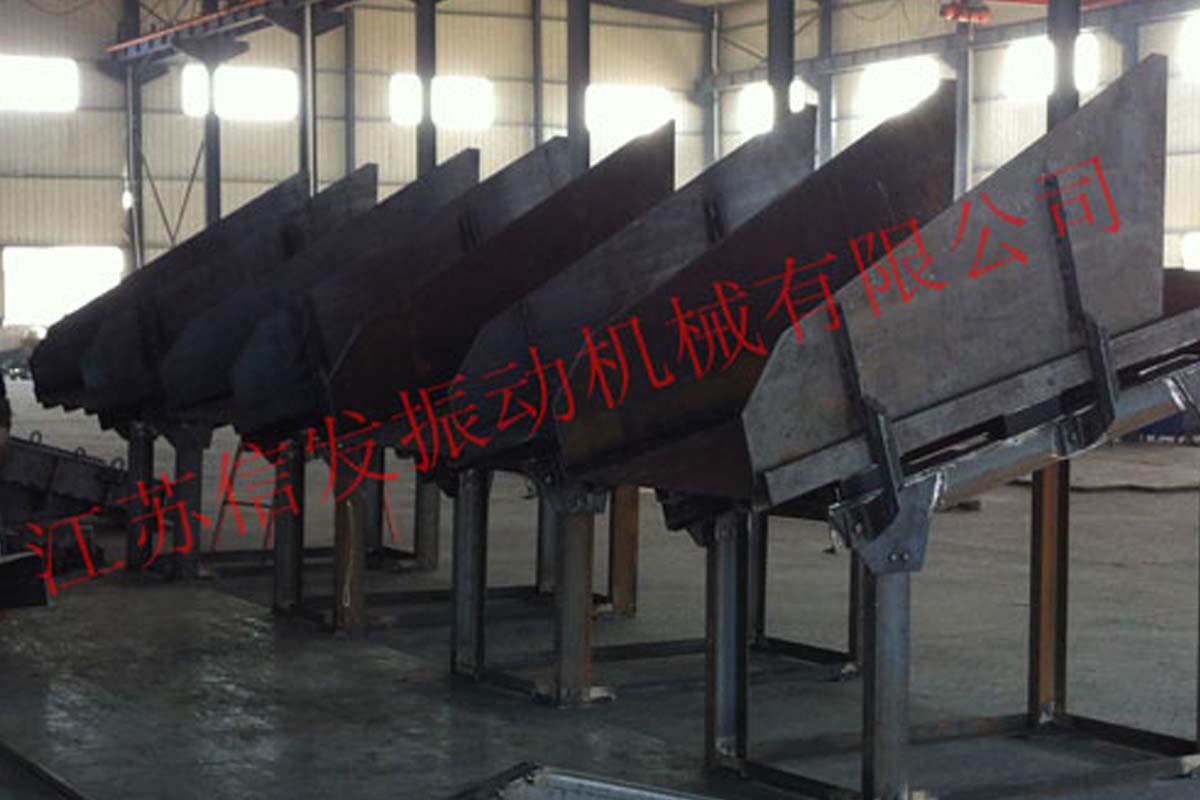

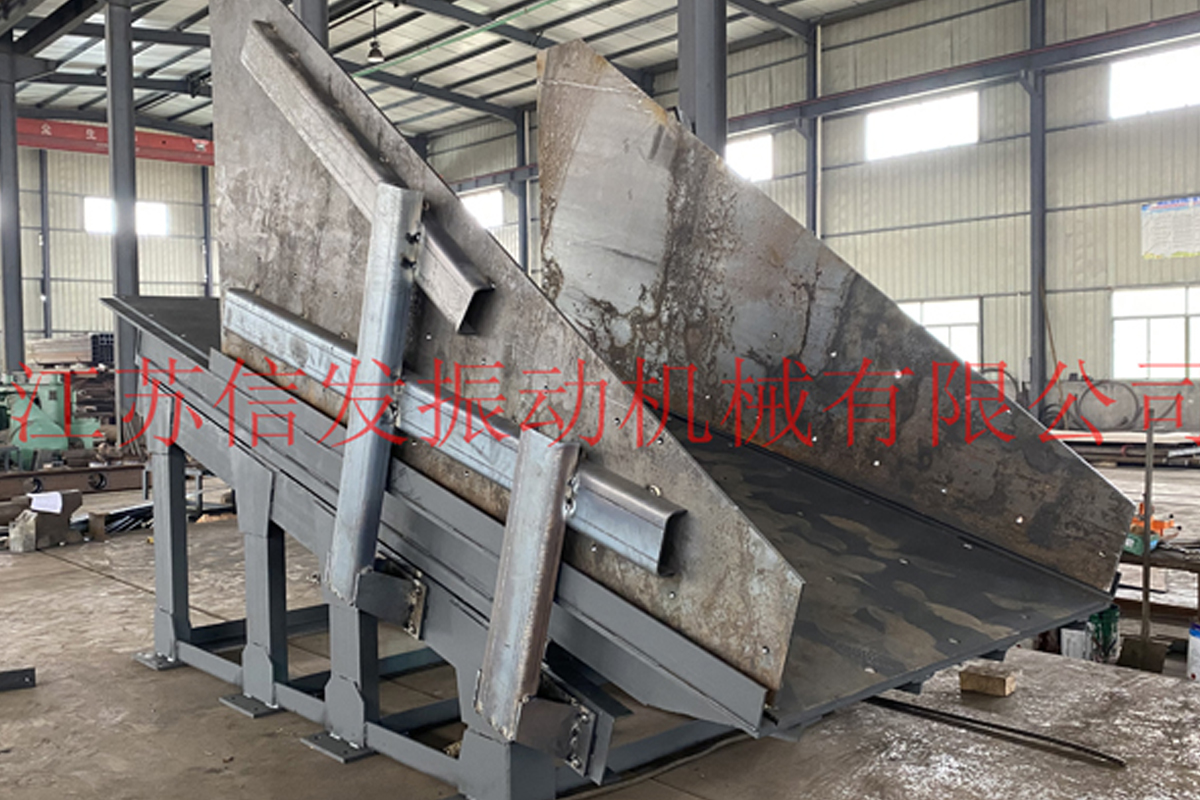

振動放礦機概述

ZZF、DZF振動放礦機（振動給礦機）系由全國冶金系統設計院采礦業務建設網負責組織設計，由蘭州有色冶金設計研究院，北京有色冶金設計研究總院，秦皇島黑色冶金礦山設計研究院，涿州化學礦山規劃設計院，化工部化工礦山設計研究院，沈陽有色冶金設計研究，沈陽鋁鎂設計研究院，昆明有色冶金設計研究院，山東省冶金設計院等共同完成，并授權我廠定點生產。
　　

振動放礦機特點

1. 體積小、重量輕，結構簡單緊湊，投資小；
2. 安裝方便、維修量小，運行費用低；
3. 因受振礦巖物料流動性增大，減少通道堵塞現象，故放礦能力大，效率高；
4. 受振礦流連續、均勻、易控，礦流大小可根據需要調整，運行安全可靠；
5. 在超共振狀態下工作，振幅穩定，可以頻繁起動（起動次數《200次/時），允許振動臺板上的負載有較大的波動，對各種礦巖特別是粘性礦巖物料適應性較強，并可在多塵或含水較多的環境下工作；
6. 振動放礦機耗電少，節能顯著；
7. 凡礦巖物料松散體重不大于2400公斤/米3 、 塊度不大于1000毫米或1000毫米以下直至粉礦，均可選用本系列振動放礦機。

振動放礦機用途

　　振動放礦機（振動給礦機）適用于環境溫度不超過+40℃、空氣相對濕度不大于90%的溜井、采場、溜槽和礦（料）倉。它是廠礦企業作礦巖、物料放出、給料或裝車之用的理想設備，各種礦車、汽車、火車、皮帶、索道礦斗、礦井提升裝載以及鄂式破碎機等均可選用振動放礦機給礦。



技術參數

機號	機型	安裝方式	Zui大礦巖塊度a(毫米)	生產能力Q噸/時	礦巖自然安息角Φ (度)	眉線角δ(度)	眉線高度H(米)	埋設深度L(米)	臺板傾角α(度)	臺板長度L(米)	臺板寬度B(米)	額定激振力P千牛	額定功率N	電機額定轉速n轉/分	總重G （噸）
1	DZF1.2×0.4-100/0.75	吊一	200	40-70	38	35	0.4	0.4	10	1.2	0.4	5.88-7.35	0.75	142	0.304
2	DZF1.4×0.4-120/0.75	吊一	200	40-70	35	32	0.4	0.4	12	1.4	0.4	5.88-7.35	0.75	1420	0.321
3	DZF1.8×0.5-140/1.5	吊一	200	60-150	37	34	0.5	0.5	14	1.8	0.5	7.84-9.8	1.5	960	0.538
4	DZF1.8×0.5-160/1.5	吊一	200	100-180	38	35	0.5	0.5	16	1.8	0.5	7.84-9.8	1.5	960	0.411
5	DZF2.2×0.6-180/2.2	吊一	200	150-300	40	37	0.6	0.6	18	2.2	0.6	10.78-14.7	2.2	960	0.411
6	ZZF1.8×0.6-120/1.5	座一	350	140-160	38	35	0.6	0.5	12	1.8	0.6	7.84	1.5	960	0.710
7	DZF1.8×0.6-120/1.5	吊二	350	160-240	38	35	0.6	0.5	12	1.8	0.6	10.78	1.5	1420	1.152
8	ZZF2×0.8-140/2.2	座一	350	260-280	38	35	0.6	0.6	14	2	0.8	9.8	2.2	1420	0.889
9	DZF2×0.8-140/2.2	吊二	350	240-250	38	35	0.6	0.6	14	2	0.8	14.7	2.2	960	1.395
10	ZZF2×0.7-100/2.2	座一	350	160-180	38	35	0.7	0.6	10	2	0.7	11.76	2.2	960	0.846
11	DZF2×0.7-100/2.2	吊二	350	220-300	38	35	0.7	0.6	10	2	0.7	14.7-15.68	2.2	1420	1.345
12	ZZF2×0.8-120/2.2	座三	350	300-450	40	37	0.7	0.6	12	2	0.8	10.78-13.72	2.2	960	0.692
13	DZF2×0.8-120/2.2	吊二	350	250-450	40	37	0.7	0.6	12	2	0.8	13.72-15.68	2.2	1420	1.38
14	ZZF2.5×1-140/3	座三	350	320-400	37	34	0.7	0.7	14	2.5	1	17.64-19.6	3	960	0.906
15	DZF2.5×1-140/3	吊二	350	400-520	37	34	0.7	0.7	14	2.5	1	21.56	3	960	1.898
16	ZZF2.5×0.9-160/3	座一	350	450-540	42	39	0.8	0.8	16	2.5	0.9	17.64-19.6	3	960	1.071
17	DZF2.5×0.9-160/3	吊二	350	500-600	42	39	0.8	0.8	16	2.5	0.9	23.52	3	960	1.732
18	ZZF2.8×1-180/3	座一	350	500-550	42	39	0.8	0.9	18	2.8	1	19.6-21.56	3	960	1.227
19	DZF2.8×1-180/3	吊二	350	500-550	42	39	0.8	0.9	18	2.8	1	2352	3	1420	1.999
20	ZZF2.2×0.8-100/2.2	座一	500	320-500	38	35	0.8	0.6	10	2.2	0.8	14.7-15.68	2.2	960	0.721
21	DZF2.1×0.8-100/3	吊三	500	243-330	43	40	1.0	0.6	10	2.2	0.8	24.5	3	960	2.353
22	ZZF2.5×0.9-120/3	座一	500	700-900	39	36	0.9	0.7	12	2.5	0.9	15.68-19.6	3	960	0.91
23	DZF2.5×0.9-120/5.5	吊三	500	461-519	43	40	1.1	0.7	12	2.5	0.9	34.3	5.5	960	2.534
24	ZZF2.8×1-140/3	座一	500	800-1000	39	36	0.9	0.8	14	2.8	1	17.64-19.6	3	960	0.944
25	DZF2.8×1-140/5.5	吊三	500	450-550	42	39	1.1	0.8	14	2.8	1	34.3	5.5		2.694
26	ZZF2.8×1×2-120/3×2	座三	500	660-700	39	36	1	0.8	12	2.8	1×2	27.44×2	4×2	1450	2.309
27	ZZF3.2×1.4×2-140/7.5×2	座三	500	1200-1600	39	36	1	0.9	14	3.2	1.4×2	39.2×2-49×22	7.5×2	960	4.285
28	ZZF3.5×1.2-160/5.5	座一	500	1000-1500	41	38	1.1	1.1	16	3.5	1.2	36-42	5.5	960	1.598
29	DZF3.5×1.2-160/10	吊三	500	1094-1191	41	38	1.1	1.1	16	3.5	1.2	58.8	10	960	3.703
30	ZZF3.8×0.8-180/7.5	座三	500	500-700	42	39	1.1	1.2	18	3.8	0.8	34.79-59.2	7.5	960	1.910
31	DZF3.8×0.6-180/4	吊三	350	280-350	38	35	0.8	1.2	18	3.8	0.6	34.3	4	960	3.082
32	ZZF3×2雙-100/5.5	座四	600	800-1200	38	35	1.5	0.8	10	3	2雙軸	115	15	970	4.039
33	DZF2.8×1.1-100/5.5	吊二	650	300-440	38	35	1	0.8	10	2.8	1.1	39.2-49	5.5	1420	2.717
34	ZZF2.8×1.1-120/4	座一	650	400-500	59	36	1	0.8	12	2.8	1.1	34.3	4	1420	1.445
35	DZF2.8×1.1-120/5.5	吊二	650	400-600	39	36	1	0.8	12	2.8	1.1	29.2-49	5.5	1420	2.734
36	ZZF3.5×1×2-140/5.5×2	座三	650	800-1000	39	36	1.1	1	14	3.5	1×2	27.44×2-34.79×2	5.5×2	960	3.241
37	ZZF3.5×1.2-120/5.5	座一	650	400-600	37	34	1.1	1	12	3.5	1.2	45-46	5.5	1420	2.002
38	DZF3.5×1.2-140/7.5	吊二	650	340-460	37	34	1.1	1	12	3.5	1.2	49-58.8	7.5	1420	3.335
39	ZZF3.8×1.4×2-140/10×2	座三	650	1200-1400	39	36	1.2	1.1	14	3.8	1.4×2	62×2-70×2	10×2	960	6.218
40	ZZF3.8×2雙-160/22	座四	650	800-1200	41	38	1.2	1.1	16	3.8	2雙軸	140	22	970	5.904
41	DZF3.8×2雙-160/22	吊四	650	800-1200	41	38	1.2	1.1	16	3.8	2雙軸	140	22	970	5.102
42	ZZF4×0.8-180/4	座一	50	480-580	42	39	1.2	1.2	18	4	0.8	27.44-31.36	4	960	1.99
43	DZF4×0.8-180/5.5	吊二	500	500-600	42	39	1.2	1.2	18	4	0.8	34.79-39.2	5.5	960	2.847
44	ZZF3.5×1.4-100/10	座一	800	600-700	36	33	1.2	0.9	10	3.5	1.4	58.8-63.7	10	1420	2.97
45	ZZF3.5×14-120/5.5×2	座五	800	750-1100	40	37	1.2	1.1	12	3.5	1.4	80	5.5×2	960	2.977
46	ZZF4×1.4×2-140/10×2	座三	800	1300-1500	41	38	1.4	1.2	14	4	1.4×2	62×2-70×2	10×2	960	5.193
47	ZZF4×1×2-160/7.5×2	座二	800	1400-1600	43	40	1.4	1.2	16	4	1×2	39.2×2-49×22	7.5×2	960	4.813
48	ZZF4.5×2雙-180/30	座四	800	800-1200	43	40	1.4	1.4	18	4.5	2雙軸	170	30	980	7.223
49	ZZF4×1×2-100/7.5×2	座二	1000	600-800	37	34	1.4	1.1	10	4	1×2	49×2-55×2	7.5×2	1420	4.992
50	ZZF4×2雙-120/22	座四	1000	800-1200	40	37	1.5	1.2	12	4	2雙軸	170	22	970	6.378
51	ZZF4.5×1.4×2-140/15×2	座三	1000	1600-2000	42	39	1.6	1.4	14	4.5	1.4×2	78.4×2-98×2	15×2	960	7.122
52	ZZF4.5×1.4×2-160/15×2	座二	1000	1800-2000	45	42	1.6	1.6	16	4.5	1.4×2	78.4×2-98×2	15×2	960	6.942
53	ZZF2.8×1-140/4	座三	500	360-500	39	36	0.9	0.8	14	2.8	1	19.6 24.5	4	960	0.957
